執行標準
煤礦用聚氯乙烯絕緣阻燃電力電纜執行MT818.2-1999標準
煤礦用交聯聚乙烯絕緣阻燃電力電纜執行MT818-13-1999標準
主要用途及適用范圍
本產品主要適用于煤礦井下額定電壓0.6/1kV-8.7/10kV 電力系統、有阻燃需求的供電線路、供輸配電能之用。
型號及產品名稱
·接電纜型號見表1
| 型號 | 名稱 |
| MVV | 煤礦用聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
| MVV22 | 煤礦用聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
| MVV32 | 煤礦用聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 |
| MVV42 | 煤礦用聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
| MYJV | 煤礦用交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
| MYJV22 | 煤礦用交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電源 |
| MYJV32 | 煤礦用交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電源 |
| MYJV42 | 煤礦用交聯聚乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電源 |
·電纜規格見表2
| 型號 | 芯數 | 額定電壓（kV） | |||
| 0.6/1 | 1.8/3 | 3.6/6/6.6/10 | 8.7/10 | ||
| 標準截面（mm2） | |||||
| MVV | 3 | 1.5-300 | 10-300 | 10-300 | - |
| MVV22 | 3 | 2.5-300 | 10-300 | 10-300 | - |
| MVV32 | 3 | - | - | 16-300 | - |
| MVV42 | 3 | - | - | 16-300 | - |
| MVV | 3+1 | 4-300 | 10-300 | - | - |
| MVV22 | 3+1 | 4-300 | 10-300 | - | - |
| MVV | 4 | 4-185 | 4-185 | - | - |
| MVV22 | 4 | 4-185 | 4-185 | - | - |
| MYJV | 3 | 1.5-300 | 10-300 | 25-300 | 25-300 |
| MYJV22 | 3 | 4-300 | 10-300 | 25-300 | 25-300 |
| MYJV32 | 3 | 4-300 | 10-300 | 25-300 | 25-300 |
| MYJV42 | 3 | 4-300 | 10-300 | 25-300 | 25-300 |

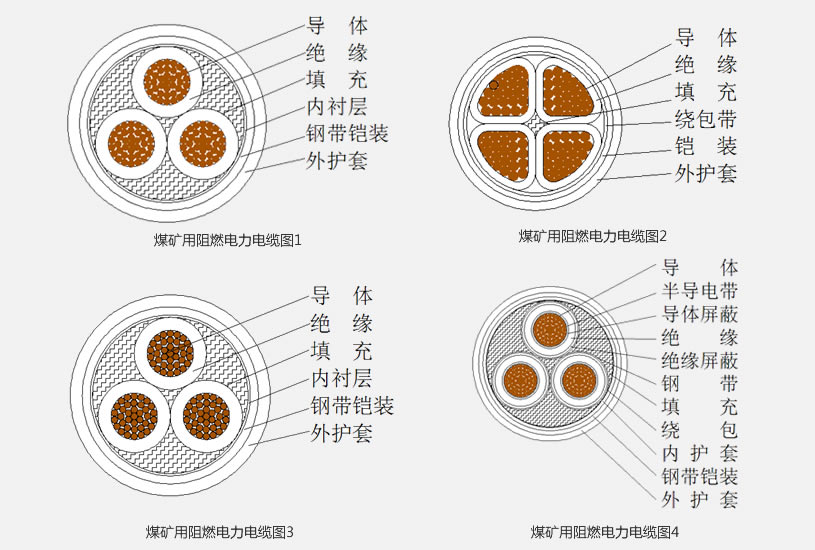

結構示意圖
工作條件
·電纜導體的高額定溫度：
聚氯乙烯絕緣不超過70℃，交聯聚乙烯絕緣不超過90℃
·短路時（長持續時間不超過5S）電纜導體的高溫度：
聚氯乙烯絕緣不超過160℃；交聯聚乙烯絕緣不超過250℃。
·敷設電纜時，單芯電纜小彎曲半徑為電纜外徑的20倍，多芯電纜小彎曲半徑為電纜外徑的15倍。
