SDJ-3NA雙通道軸振動監視保護儀配接電渦流傳感器，可測量各種旋轉機械轉子的軸的徑向振動。適合旋轉機械裝置TSI的系統設計使用，可廣泛應用于電力、機械、化工、冶金等行業。為旋轉機械的安全運行提供多種參數的測量及早期故障的預報
主要功能：
汽輪機、磨煤機、風機、減速機、水泵、離心機、平衡機、空壓機等旋轉類機械的軸瓦振動的監視和 保護。
三、功能說明：
測量值、報警設定值，可分別在LED數碼管上顯示。
當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備，報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。。
設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。
振動烈度(振動強度)和振動幅度（振動位移）自由切換。
四、電氣指標：
傳感器輸入：SZ-6磁電式速度傳感器
測量范圍：0～500μm pk-pk
0～50.0mm/s rms
測量精度：線性誤差≤±1% （滿度值）
顯示方式：數碼管顯示
頻 響：1.0－300Hz
電流輸出：4～20mA；驅動500Ω的負載
報警接點容量：AC220V/3A，DC28V/3A
工作電源：220VAC±10% 50Hz 功耗≤10W
五、物理指標：
整機尺寸：
盤裝表：160（寬）×80（高）×160（深）mm
開孔尺寸： 152（寬）×74（高）mm
掛壁表：寬190×高290×厚92（mm）；
安裝尺寸：底170×高272（mm）
六、環境指標：
溫 度： -10℃到+80℃，相對濕度 ≤90%
四、電氣指標：
傳感器輸入：SZ-6磁電式速度傳感器或ZH3118振動加速度傳感器
測量范圍：0～500μm pk-pk
0～50.0mm/s rms
測量精度：線性誤差≤±1% （滿度值）
顯示方式：數碼管顯示
頻 響：1.0－300Hz
電流輸出：4～20mA；驅動500Ω的負載
報警接點容量：AC220V/3A，DC28V/3A
工作電源：220VAC±10% 50Hz 功耗≤10W
五、物理指標：
整機尺寸：
盤裝表：160（寬）×80（高）×160（深）mm
開孔尺寸： 152（寬）×74（高）mm
掛壁表：寬190×高290×厚92（mm）；
SDJ-3B/g 振動監測保護儀
SDJ-3L振動監測儀物理指標：
整機尺寸：
盤裝表：160（寬）×80（高）×160（深）mm
開孔尺寸： 152（寬）×74（高）mm
掛壁表：寬190×高290×厚92（mm）；
安裝尺寸：底170×高272（mm）
SDJ-3L振動監測儀環境指標：
溫 度： -20℃到+60℃，相對濕度 ≤90%

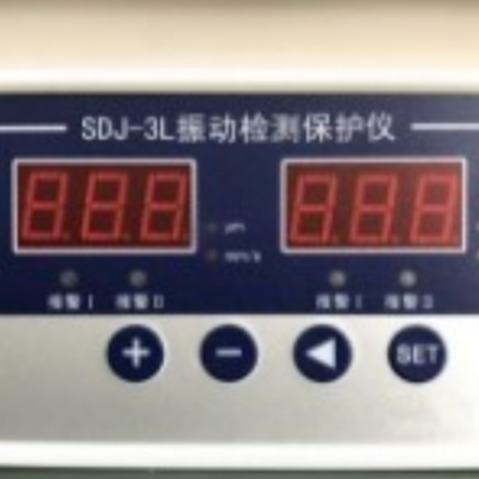

SDJ-3L振動監測儀
功能說明：
測量值、報警設定值，可分別在LED數碼管上顯示。
當超過報警設定值時，報警指示燈亮，同時在后面板輸出開關信號，保護被監控設備。
報警設置延時調整，范圍1-60秒，以防止現場干擾引起誤報警。
設有電流輸出接口，可與計算機、DCS、PLC系統、無紙記錄儀等設備連接。
具有上、掉電檢測功能，傳感器掉線檢測功能，同時切斷報警、停機輸出回路，有效抑制儀表誤報警。
振動烈度(振動強度)和振動幅度（振動位移）自由切換
