SWP系列智能頻率/轉速表適用各種頻率/轉速測量和控制。
SWP系列智能頻率/轉速顯示控制儀集數字測量顯示和模擬顯示于一體，采用數碼LED顯示，可顯示各種的頻率/ 轉速的實時值。
一、主要特點
高亮度LED數字顯示測量值
支持多機網絡通訊，通訊協議可任意自由設定
獨特的全開放式用戶自設定界面
零點和增益的設定
輸出方式設定
報警方式設定設定參數斷電長期保留及參數密碼鎖定
交直流開關電源供電方式
二、接線圖

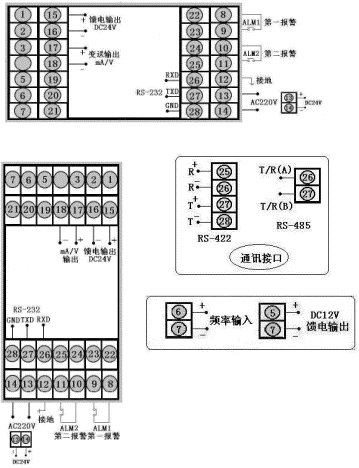

型號 | SWP-RP-C803系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:160×80×140mm |  |
型號 | SWP-RP-C803系列 | |
儀表外形 |
儀表尺寸:80×160×140mm | |

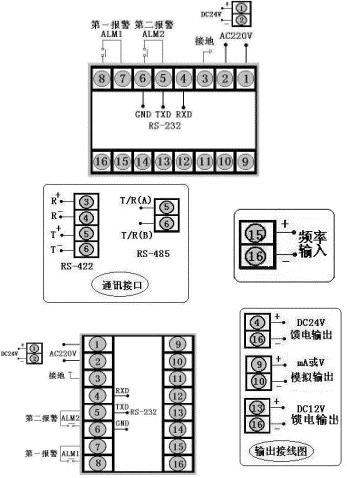

型號 | SWP-RP-C403系列（橫式） | 接 線 圖 |
儀表外形 |
儀表尺寸:48×96×140mm |  |
型號 | SWP-RP-C403系列（豎式） | |
儀表外形 |
儀表尺寸:48×96×140mm | |

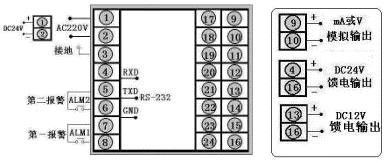

型號 | SWP-RP-C903系列 | 接 線 圖 |
儀表外形 |
儀表尺寸:72×72×112mm |  |
三、SWP-RP系列頻率/轉速儀表型譜表
型 號 | 代 碼 | 說 明 | |||||||||
SWP-RP- | □ □ □□ □ □ □ □ □ □ □ | SWP系列轉速表 | |||||||||
外型特征 | CS | 橫式儀表豎式儀表 | |||||||||
外形尺寸 | 489 | 96×48mm，48×96mm160×80mm，80×160mm96×96mm | |||||||||
控制作用 | 0103 | 測量顯示三位控制 | |||||||||
通訊方式 | 0248 | 無通訊通訊協議為 RS-232通訊協議為 RS-422通訊協議為 RS-485 | |||||||||
輸出方式 | 01234567 | 無控制輸出繼電器觸點電流 4～20mA電流 0～10mA電壓 1～5V電壓 0～5VSCR-過零觸發脈沖SSR-固態繼電器 | |||||||||
輸入類型 | □ | A：集電極開路信號輸入（OC門）B：射極開路信號輸入（OE門）C：電平信號輸入D：開關量輸入/觸點信號（無源）E：電流型信號輸入 | |||||||||
D一報警方式 | NHL | 無報警（可省略）AL1上限報警AL1下限報警 | |||||||||
D二報警方式 | NHL | 無報警（可省略）AL1上限報警AL1下限報警 | |||||||||
顯示方式及饋電輸出 | N0.8P | 0.56 英寸 LED顯示（可省略）0.8 英寸 LED顯示DC 24V饋電輸出 | |||||||||
供電方式 | WT | DC24V供電AC90～260V供電（開關電源）AC220V供電 | |||||||||
★ 以上C、E兩種輸入類型用戶訂貨時請?zhí)峁┹斎胄盘柕姆?。如電流信號輸入時，要提供輸入信號為低時是多少毫安，輸入信號為高時是多少毫安。
注：轉速表在訂貨時請?zhí)峁┺D(zhuǎn)速傳感器的技術指標。
