一、產品概述

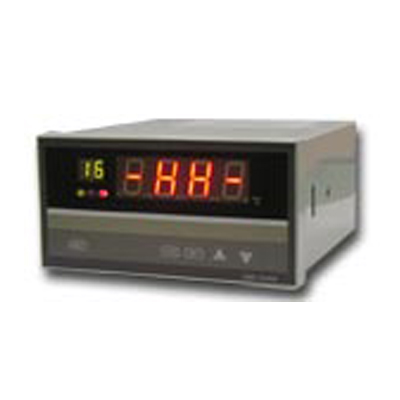

XMD-100型系列模擬數字巡測報警儀，具有工藝******、品質穩定、結構輕巧、美觀適用等因素，得以了廣泛普及和使用；實現對各測量點的 巡回檢測和報警，zui大巡測達20通道數，鎖定、逐點檢查等功能的一款質優價廉的中檔表。該系列數字儀表適用于與熱電偶、熱電阻、遠傳壓力 表、霍爾變送器等傳感器以及各種變送器配套，實現上述范圍內的各種參數的顯示、報警和控制等功能。顯示方式： 主窗口四位數碼管顯示檢測點的測量值 副窗口兩位數碼管顯示當前的檢測點
二、技術指標
精度等級： 0.5%FS±1個字
巡檢點數： zui大20通道數
工作環境： 溫度 -10℃～＋40℃，
相對濕度≤90%
工作電源： 220V±10% 50Hz或24VDC
功 耗： 5W
分辨率： 依據量程而定，可為0.01、0.1、1等三種
設定偏差： ≤0.5%Fs±1個字
輸入信號： 熱電偶信號：K.E.S.B.J.T.N
熱電阻信號：Pt100.Cu100.Cu50.G53.BA1.BA2
線性信號：0-10mA.4-20mA.0-5V.1-5V.0-400Ω
輸出接點： 容量220VAC，5A無感負載
饋電輸出： 24VDC可供變送器使用
三、產品特點
1) 用電子開關電路、穩定性好；
2) 0.8英寸大屏幕顯示測量參數；
3) 巡測點數可任意設定；
4) 具備統一點上、下限報警功能；
5) 后端采用接線螺絲，省卻了其它巡檢儀采用的排插每點需要焊接的繁瑣工作；
四、規格型號選型表
| X M D X - 1 X X / X X | ||||||
| 外形尺寸 | B | 面板尺寸160x80mm 開孔尺寸152x76mm 深度80mm (橫式) | ||||
| H | 面板尺寸80x160mm 開孔尺寸76x152mm 深度80mm (立式) | |||||
| 報警功能 | 0 | 二位（Z型巡測報警儀表此項為0），一個繼電器輸出 | ||||
| 1 | 狹三位，一個繼電器輸出 | |||||
| 2 | 寬三位，二個繼電器輸出 | |||||
| 輸 入 信 號 | 1 | 熱電偶 （請注明分度號、量程） | ||||
| 2 | 熱電阻 （請注明分度號、量程） | |||||
| 3 | 霍爾變送器 （請注明分度號、量程） | |||||
| 4 | 遠傳壓力表 （請注明分度號、量程） | |||||
| 5 | 標準信號 （請注明分度號、量程） | |||||
| 巡 檢 點 數 | 08 | zui大巡檢點數為8 | ||||
| 12 | zui大巡檢點數為12 | |||||
| 16 | zui大巡檢點數為16 | |||||
| 20 | zui大巡檢點數為20 | |||||
| 工 作 電 壓 | A | 交流220VAC供電 | ||||
| D | 直流24VDC供電 | |||||
