1 概述

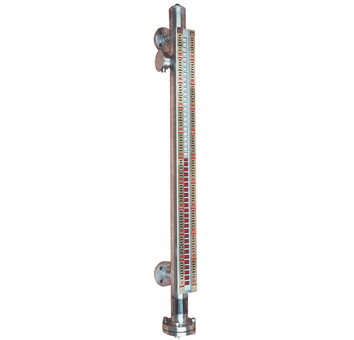

UHZ-511系列磁性翻柱式液位計是一種新穎的現場直讀式液位檢測儀表， 廣泛應用于電力、石油、化工、醫藥、食品、船舶、造紙、環保等工業部門的塔、 罐、槽、球型容器和鍋爐設備的液位測量和指示，該系列產品具有高密封、防泄漏的特點，適應高溫、高壓、易燃易爆、強腐蝕性等危險性介質的測量，液位顯示直 觀醒目、無盲區，配上液位報警、控制開關，可實現液位或界面的上、下限越位報警、控制或聯鎖；配上液位變送器，可將液位或界面信號轉換成二線制 4～20mADC標準信號，實現遠距離檢測、指示、記錄與控制。

2 結構原理
磁性翻柱式液位計是根據液體對浮子產生浮力及磁性耦合的原理設計和工作的。當被測容器中的液位發生變化時，液位計主導管中的浮子產生升降，浮子中的長久磁體驅動紅、白磁翻柱產生180°翻轉來指示液位，對應于紅、白磁翻柱界位處就是實測液位。
UHZ-511系列磁性翻柱式液位計分側裝式和頂裝式兩大類。
側裝式液位計，安裝在容器一側，由上、下側法蘭與容器連接。根據連通器原理，通過測量主導管內液位高度來實現對容器內介質的液位測量。
頂裝式液位計，安裝在容器頂部，當容器內液位變化時由底部大浮球產生的浮力通過頂桿帶動上端的磁體在主導管內移動，從而實現對容器內液位的測量。
